Конструктор
электрощита
Подберите автоматы, УЗО и дифавтоматы, проверьте схему по ПУЭ и получите смету — без ошибок, которые потом дорого исправлять.
ПУЭ 7-е изд. · СП 256.1325800.2016
56 серий · 11 производителей
Проверка 30 мА · баланс фаз · смета
Готовые проекты
Посмотрите, как собирают щиты
Откройте любой проект: можно двигать аппараты, менять номиналы и смотреть проверку, смету и однолинейную схему. Изменения не сохраняются, а понравившийся щит можно забрать себе.

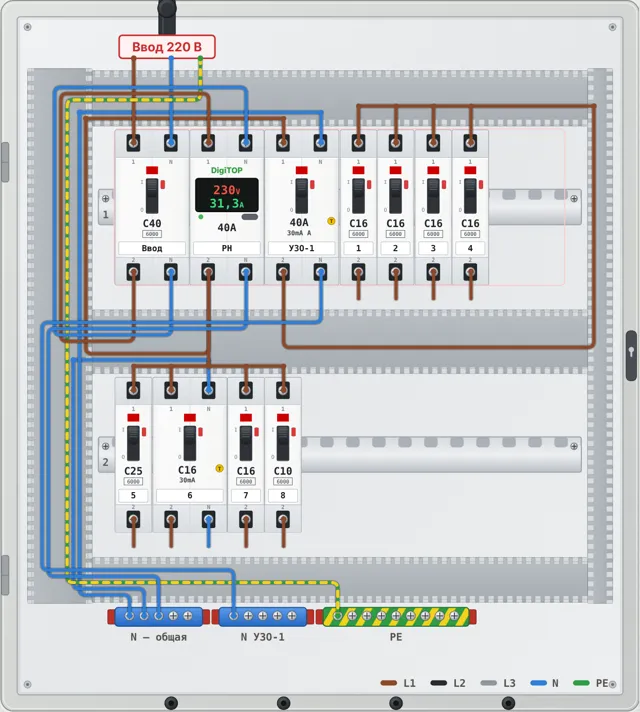

Квартира-студия или однушка
Студия
Компактный щит на 24 модуля: реле напряжения, одно УЗО на розетки и воду, дифавтомат для бойлера.
8 линий24 модулей1 фаза, 40 А
Открыть проект →
Двухкомнатная квартира
Квартира, 2 комнаты
Два УЗО: комнаты и мокрые зоны, электроплита на 32 А, отдельные линии кондиционера и света.
10 линий36 модулей1 фаза, 50 А
Открыть проект →

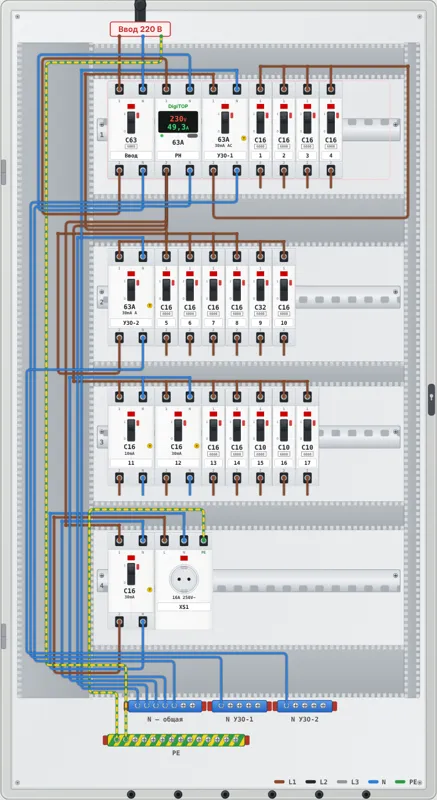

Трёхкомнатная квартира
Квартира, 3 комнаты
Ввод 63 А, УЗО на комнаты и кухню, ванная на 10 мА, тёплый пол, два кондиционера и розетка в щите.
17 линий48 модулей1 фаза, 63 А
Открыть проект →
Дом с однофазным вводом
Частный дом, 1 фаза
Противопожарное УЗО, группы по этажам, насос скважины и котёл на дифавтоматах, уличные линии.
17 линий60 модулей1 фаза, 63 А
Открыть проект →
Коттедж на 24 линии
Коттедж, 3 фазы
Трёхфазный ввод, распределение нагрузки по фазам, пять кондиционеров и питание летней кухни.
24 линий48 модулей3 фазы, 40 А
Открыть проект →

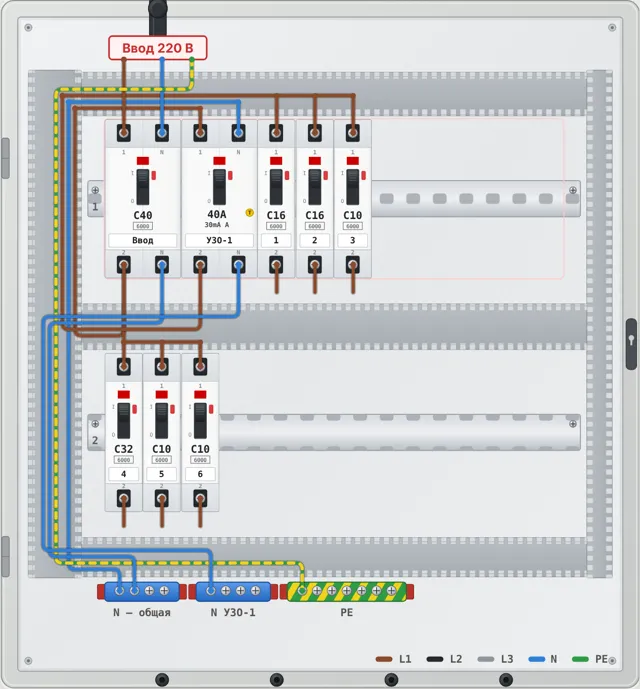

Отдельная постройка
Баня
Щит бани с питанием из дома: электрокаменка 6 кВт, УЗО на розетки и воду, свет парилки.
6 линий24 модулей1 фаза, 40 А
Открыть проект →
Фаза L137,3 А
Фаза L233,9 А
Фаза L329,9 А
Защита 30 мА
Розетки, кухня и ванная под УЗО 30 мА. Не больше четырёх линий на одно УЗО.
Как это работает
Щит, который проверяет сам себя
Вы расставляете аппараты по DIN-рейкам и подписываете линии: кабель, фазу, мощность. Конструктор сразу считает токи и подсвечивает ошибки прямо на бирках автоматов.
Готовый щит можно сохранить, отправить электрику по ссылке и выгрузить смету в Excel или PDF вместе с монтажной схемой.
Возможности
Всё для сборки щита
Каталог аппаратов
- 56 серий, 11 производителей
- Фильтры по току, полюсам и утечке
- Цены и артикулы из админки
Проверка по ПУЭ
- Номинал автомата и сечение кабеля
- Защита 30 мА для розеток и ванной
- Номинал УЗО и линии на одном УЗО
Нагрузка и смета
- Ток каждой фазы в амперах
- Проверка вводного автомата
- Смета в Excel и PDF с монтажной схемой
Проверка
Что конструктор замечает
Автомат больше кабеляC25 на проводе 2,5 мм² — кабель перегреется раньше, чем сработает защита.
Розетки без 30 мАРозеточные и уличные линии должны стоять под УЗО или дифавтоматом 30 мА.
Слишком много линий на УЗОУтечки складываются: на одно УЗО 30 мА — не больше 3–4 линий.
УЗО меньше вводаНоминал УЗО ниже вводного автомата — оно не защищено от перегрузки.
Линия на чужой фазеФаза линии не совпадает с фазой однофазного УЗО, под которым она стоит.
Перегрузка вводаРасчётный ток фазы больше вводного автомата или фазы нагружены неравномерно.
ПУЭ 7.1.79 — розеткиПУЭ 7.1.85 — ваннаяМедь, скрытая прокладка
По шагам
Как собрать щит
- Выберите размерОт 1 до 6 рядов по 12, 18 или 24 модуля.
- Добавьте аппаратыИз каталога по фильтрам, перетаскивайте мышью.
- Подпишите линииНазначение, кабель, фаза, мощность и УЗО.
- Исправьте замечанияПроверка подскажет, что и как поменять.
- Сохраните и отправьтеСсылка для электрика, смета, печать схемы.
Соберите свой щит за 10 минут
Начните с пустого щита или с готового проекта. Регистрация нужна только для сохранения.
